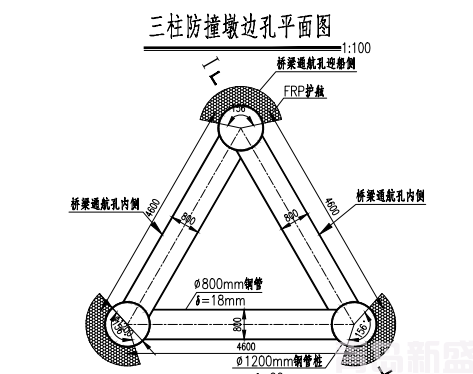

江苏省交通运输厅航道局设计的苏申外港线（江苏段）航道整治工程施工图设计，三柱防撞墩结构。

苏申外港线（江苏段）西起苏州吴中区的宝带桥，经苏州工业园区，吴江区，东至昆山与上海交界处，全长约29.4KM。2000年~2001年，苏申外港线按IV级标准整治，一般河段底宽40m，设计水深2.5m，最小弯曲半径480m，两岸采用浆砌快石重力立式，衡重式和后仰式驳岸，护岸顶高程为下降1.3，最小设计河口宽60m。湖区段河底宽80m，并且每公里布设1根界桩。苏申外港线沿线现状航标，标牌设施较为完好。自2001年苏申外港线整治完成运营至今，沿线驳岸和水中界桩损坏较少，只在少部分河段因船型或船舶停靠较多，护岸损失较为严重。

2010年7月，江苏省发改委对该项目建设书进行了批复（关于苏申外港线（江苏段）航道整治工程项目建议书的批复）。
